熱噴涂氧化鋁陶瓷涂層
2019-6-27 8:58:05點(diǎn)擊：

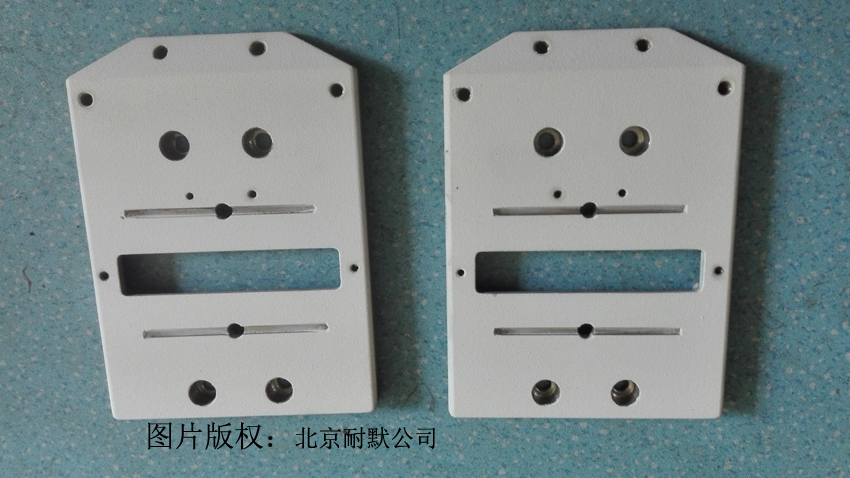

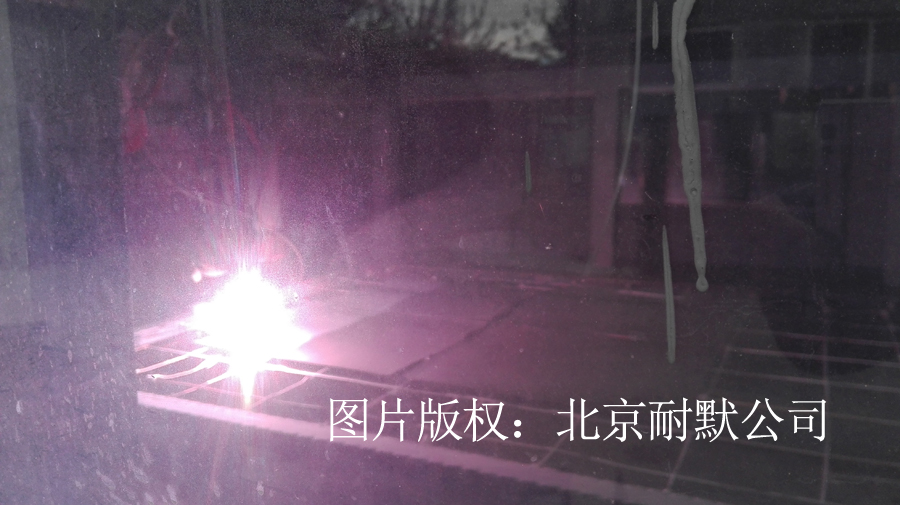

熱噴涂涂層是由高溫高速熔滴依次撞擊基體或已形成的涂層表面，經(jīng)過(guò)粒子的橫向流動(dòng)并急速凝固冷卻，不斷堆積而形成的，因此涂層具有層狀結(jié)構(gòu)的特征。由于噴涂過(guò)程中每個(gè)噴涂粒子的扁平化過(guò)程和凝固冷卻過(guò)程可以認(rèn)為是相互獨(dú)立的，因此涂層的結(jié)構(gòu)特征基本上取決于涂層中單個(gè)扁平粒子的顯微組織和扁平粒子之間的結(jié)合狀態(tài)。由于熔融粒子碰撞表面后從高溫到完全凝固時(shí)的冷卻速度很高，因此單個(gè)扁平粒子通常具有急冷組織的特點(diǎn)，如晶粒細(xì)小，存在過(guò)飽和固溶，出現(xiàn)準(zhǔn)穩(wěn)相和非晶相等。
由于噴涂方法本身的特點(diǎn)，在涂層的內(nèi)部不可避免地存在孔隙。銅表面噴涂態(tài)氧化鋁涂層,涂層電鍍銅后的組織照片，其中的白色條帶為鍍?nèi)送繉涌紫吨械你~，銅的分布表征了涂層中“孔隙”的結(jié)構(gòu)特征。由圖可見(jiàn)，涂層具有層狀結(jié)構(gòu)，并且涂層層間存在大量的未結(jié)合界面。定量研究表明，只有不到1/3的層間界面存在真實(shí)結(jié)合，而其余部分并未真正結(jié)合在一起，這些未結(jié)合區(qū)域構(gòu)成了涂層孔隙的一部分。這種孔隙的存在對(duì)涂層的許多物理、力學(xué)性能有很大影響，使涂層性能大大低于相應(yīng)塊材。
- 上一篇：氧化物陶瓷涂層厚度多少 2019/6/30
- 下一篇：氧化物陶瓷材料粒子噴涂陶瓷層 2019/6/26
